Wire Rope Assemblies

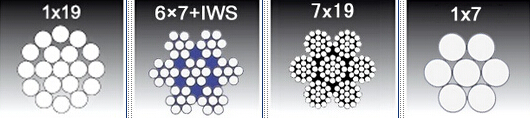

1x19


Dia.(mm) Tolerance Appro Weight Min.Breaking Load(KN)
(Kg/100m) 1570N/mm2 1670N/mm2 1770N/mm2
0.8 0.31 0.53 0.56 0.59
1 0.49 0.82 0.87 0.93
1.5 1.11 1.85 1.97 2.09
1.8 0.08 1.6 2.67 2.84 3.01
2 0 1.98 3.3 3.51 3.72
2.5 3.09 5.16 5.49 5.81
3 4.45 7.43 7.91 8.38
4 0.07 7.92 13.21 14.05 14.89
5 0 12.37 20.64 21.96 23.27
6 0.06,0 17.82 29.72 31.62 33.51
8 0.05 31.68 52.85 56.21 59.58
10 49.5 82.58 87.84 93.1
12 0 71.28 118.91 126.49 134.06

6x7+IWS


Dia.(mm) Tolerance Appro Weight Min.Breaking Load(KN)
(Kg/100m) 1570N/mm2 1670N/mm2 1770N/mm2
0.5 0.09 0.14 0.15 0.16
0.8 0.25 0.29 0.38 0.41
1 0.39 0.56 0.6 0.64
1.2 0.08 0.56 0.81 0.86 0.92
1.5 0 0.88 1.27 1.35 1.43
1.8 1.27 1.83 1.94 2.06
2 1.57 2.25 2.4 2.54
2.5 2.45 3.52 3.74 3.97
3 3.53 5.07 5.39 5.71
4 0.07 6.28 9.01 9.59 10.16
5 0 9.82 14.09 14.98 15.88
6 0.06,0 14.14 20.29 21.58 22.87
8 0.05 25.15 36.07 38.36 40.66
10 39.3 56.36 59.95 __
12 0 56.59 81.16 86.33 __

7x19


Dia.(mm) Tolerance Appro Weight Min.Breaking Load(KN)
(Kg/100m) 1570N/mm2 1670N/mm2 1770N/mm2
1.2 0.54 0.75 0.79 0.84
1.5 0.85 1.17 1.24 1.32
1.8 0.08 1.23 1.68 1.79 1.9
2 0 1.52 2.08 2.21 2.35
2.5 2.38 3.25 3.46 3.67
3 3.42 4.69 4.98 5.28
4 0.07 6.09 8.33 8.87 9.4
5 0 9.52 13.03 13.86 14.69
6 0.06 13.71 18.76 19.95 21.15
7 0 18.66 25.54 27.16 28.79
8 24.38 33.35 35.48 37.6
10 38.1 52.12 55.44 58.76
12 54.86 75.05 79.83 __
14 0.05 74.67 102.16 108.67 __
16 0 97.53 133.43 141.93 __
18 123.44 168.88 __ __
20 152.4 208.49 __ __
24 219.45 300.23 __ __
26 257.55 352.35 __ __

1x7


Dia.(mm) Tolerance Appro Weight Min.Breaking Load(KN)
(Kg/100m) 1570N/mm2 1670N/mm2 1770N/mm2
0.3 0.05 0.075 0.079 0.084
0.4 0.08 0.133 0.142 0.15
0.6 0.18 0.3 0.319 0.338
0.8 0.32 0.533 0.567 0.6
1 0.08 0.51 0.832 0.885 0.938
1.2 0 0.73 1.198 1.275 1.351
1.5 1.14 1.872 1.991 2.111
1.8 1.64 2.696 2.868 3.039
2 2.02 3.328 3.54 3.752
2.5 3.16 5.201 5.532 5.863
3 4.55 7.489 7.966 8.443
4 0.07,0 8.08 13.314 14.162 15.01
