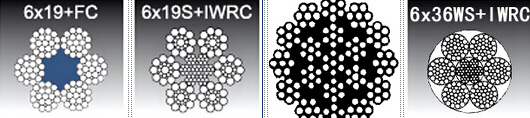

Wire Rope Assemblies

6x19+FC


Dia.(mm) Tolerance Appro Weight Min.Breaking Load(KN)
(Kg/100m) 1570N/mm2 1670N/mm2 1770N/mm2
3 0.08,0 3.06 4.33 4.61 4.89
4 0.07,0 5.44 7.71 8.2 8.69
6 0.06,0 12.24 17.35 18.45 20.66
8 21.76 30.84 32.81 34.77
10 0.05 34 48.19 51.26 54.33
12 0 48.96 69.4 73.82 __
14 66.64 94.47 100.48 __
16 87.04 123.38 131.24 __

6x19S+IWRC


Dia.(mm) Tolerance Appro Weight Min.Breaking Load(KN)
(Kg/100m) 1570N/mm2 1670N/mm2 1770N/mm2
8 25.92 35.77 38.04 40.33
10 40.5 55.89 59.45 63.01
12 58.32 80.48 85.61 90.91
14 0.05 79.38 109.55 116.53 123.5
16 0 103.68 143.08 152.19 161.31
18 131.22 181.09 192.62 204.15
20 162 223.57 237.81 252.05

Construction 19 x 7, 18 x 7 + IWRC


Dia.(mm) Tolerance Appro Weight Min.Breaking Load(KN)
(Kg/100m) 1570N/mm2 1670N/mm2 1770N/mm2
4 0.07 6.43 7.61 9.25 9.79
5 0 10.05 13.58 14.45 15.31
6 0.06 14.47 19.56 20.8 22.04
7 0 19.69 26.62 28.31 30.01
8 25.73 34.77 36.98 39.19
10 40.2 54.32 57.78 61.24
12 57.89 78.22 83.21 88.19
14 0.05 78.79 106.47 113.25 120.03
16 0 102.91 139.06 147.92 156.78
18 130.25 176 187.21 198.42
20 160.8 217.29 231.13 244.97

6x36WS+IWRC


Dia.(mm) Tolerance Appro Weight Min.Breaking Load(KN)
(Kg/100m) 1570N/mm2 1470N/mm2 1370N/mm2
8 26.75 35.77 __ __
10 41.8 55.89 __ __
12 60.19 80.48 __ __
14 0.05 81.93 109.55 __ __
16 0 107.01 143.08 __ __
18 135.43 __ 169.56 __
20 167.2 __ 209.32 __
22 202.31 __ __ 236.06
24 240.77 __ __ 280.93
26 282.57 __ __ 329.69
28 327.71 __ __ 382.37
